Кабели КГМВтЭБВ 14х2х0,5

Обозначение маркировки кабеля КГМВтЭБВ 14х2х0,5:

К - Кабель
Г - Гибкий
М - Монтажный
Вт - Изоляция - термостойкий полимерный ПВХ-пластикат
Э - экран, защищающий от электромагнитных помех
Б - Броня – из двух стальных лент толщиной 0,3мм, прошедших процедуру цинкования.
В - внешний защитный слой – из поливинилхлоридного полимерного пластиката
14 - число пар
2 - жилы скручены в пары
0,5 - диаметр токопроводящей жилы

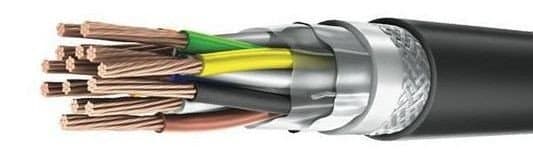

Строение кабеля КГМВтЭБВ 14х2х0,5:

1. Проводник – мультипроволочная из медной проволоки пониженной твердости, 3 класс – для сечений номиналом включительно до 2,5 мм2, 4 – для расчетного сечения 4 мм2.
2. Изоляция – термостойкий полимерный ПВХ-пластикат.
3. Кабель, пара или тройка получены путем скрутки изолированных жил, шаг скрутки согласован.
4. Обмотка – полимерная лента, расположенная над защитным экранирующим слоем.
5. Сердечник – жилы с изоляционным покрытием, пары или тройки с экраном или без экрана повиты в сердечник.
6. Поясной изоляционный слой - представлена лентой из полиэтилентерефталата.
7. Экран, защищающий от электромагнитных помех – из специального композиционного вещества с оболочкой из фольги. Экранирующее покрытие располагается металлической частью внутрь. Под экраном прокладывается пара меднолуженых контактных проволок номинального диаметра 0,32 – 0,5 мм.
8. Внутренний защитный слой - из поливинилхлоридного полимерного пластиката.
9. Броня – из двух стальных лент толщиной 0,3мм, прошедших процедуру цинкования.
10. Внешний защитный слой – из ПВХ пластиката

Сфера использования кабеля КГМВтЭБВ 14х2х0,5:

Используются для отправки информации в метрологических и измерительных устройствах, при подключении к неподвижным устройствам или группам приборов на постоянное напряжение не более 750 и 1000 В, и переменное напряжение не более 500 и 660 В с частотой 50 Гц.

Спецификация кабеля КГМВтЭБВ 14х2х0,5:

Кабели разработаны для монтажа в грунтах (траншеях).
Для одиночной прокладки в кабельных сооружениях при допустимой температуре нагрева токопроводящих жил до 70 С.
Класс пожароопасности согласно ГОСТ Р 53315-2009: - О1.8.2.3.4 для продукции, не позволяющей возгоранию распространятся при одиночном монтаже.
Вид исполнения по климату УХЛ и Т, 2-5 категории размещения согласно ГОСТу 15150-69.
Эл. Сопротивление проводника постоянному току, определенное для длины 1000 м и температуры 20°С согласно ГОСТ 22483-77.
Сопротивление изоляции проводника электрическому току, рассчитанное на 1000 м длины и температуру 20°С должно быть как минимум:
- в процессе приемки и отгрузки:
- 245 Мом для продукции с проводниками расчетным сечением 0,5 мм2,
- 240 МОм для продукции с расчетным сечением 0,75 мм2 и более;
- на время работы и складирования более 100 МОм.
Продукция устойчива к влиянию внешней температуры от -50°С до +50°С.
Кабель устойчив к влиянию воздуха влажностью не более 98% при нагреве воздуха не более 35°С.
Прокладка кабельных изделий может осуществляеться без предварительного нагрева в температурном диапазоне от -15
минимальный радиус изгибаниянияния, 10 фактических внешних диаметров кабельного изделия, строительная протяженность от 150 м
гарантийный период работы – 2 года
Срок эксплуатации кабеля КГМВтЭБВ 14х2х0,5 не менее 25 лет
