Кабели КВБбШв-Т 61х1

Обозначение маркировки кабеля КВБбШв-Т 61х1:

К - кабельное изделие контрольное
В - для изоляции проводников использован ПВХ пластикат
Б - бронепокров, изготовленный из двух прочных стальных лент
б - без прокладки, находящейся под внешним слоем, защищающей внутреннюю часть от повреждения броней и от воздействия коррозии
Шв - оболочка, представляющая собой выпресованный шланг-оболочка из полимерного ПВХ
Т - исполнение для тропического региона
61 - число проводящих ток жил
1 - сечение токопроводящих жил

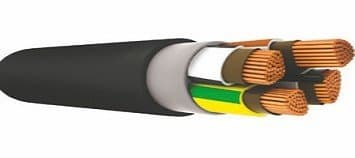

Строение кабеля КВБбШв-Т 61х1:

1. Проводник - изготовлен из меди.
2. Изоляционный слой - произведен из ПВХ пластиката (ПВХ).
3. Скрутка - жилы с изоляционным покрытием повиты. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил, цвет изоляции которых должен быть одинаковым.
4. Разделительный пояс - выпрессован из ПВХ пластиката толщиной не менее 0.5 мм
5. Защищающая оболочка:
- бронепокрытие, изготовленное из двух стальных лент, прошедших процедуру цинкования толщиной 0.3 мм, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
- защищающий шланг выпрессован из ПВХ пластиката.

Сфера использования КВБбШв-Т 61х1:

Основная функция - обеспечение фиксированного контакта электроприборов, аппаратов и сборок зажимов распределяющих электроустройств с электросетями с номиналами переменного электронапряжения до 660 В (до 100 Гц) или постоянного электротока - до 1000 В.

Спецификация кабеля КВБбШв-Т 61х1:

Для прокладки в помещениях, каналах, туннелях, земле (траншеях), в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям..
Виды климатического исполнения кабелей Т категорий размещения 1 - 5 в соответствии с ГОСТ 15150-69.
Кабели в тропическом исполнении (индекс «Т») устойчивы к воздействию плесневых грибов.
Диапазон температуры функционирования: от -50°С до +50°С.
Относительное содержание влаги в воздухе при температурном режиме +35°С: 98%.
Продукция не распространяет горение в случае одиночной прокладки.
Максимально разрешенная температура проводников во время работы: +70°С.
Кабельные изделия стойки к монтажным изгибаниям.
Радиус изгибанияния кабельных изделий при монтаже и прокладывании без предшествующего нагревания при нагреве окружающей среды не ниже -7°С: не менее 10-ти диаметров кабельного изделия.
Нормированная (строительная) длина продукции: не менее 150 м.

период эксплуатации кабельного изделия КВБбШв-Т 61х1 - более тридцати лет.
