Кабели КВЭВнг(A)-LS 40x2x0,5

Обозначение маркировки кабеля КВЭВнг(A)-LS 40х2х0,5:

К - кабельное изделие монтажное
В - изоляция изготовленная из поливинилхлоридного полимерного пластиката, устойчивого к возгоранию
Э - отдельный экран, состоящий из дренажной жилы обмотанной алюмолавсановой лентой
В - внешний слой из поливинилхлоридного полимерного пластиката повышенной пожаробезопасности
Э - экран, защищающий от электромагнитных помех, состоящий из дренажной жилы обмотанной алюмолавсановой лентой
нг(А) - индекс «не распространяющий горение по категории А»
LS - сниженное количество выделяемого газа и дыма
40 - число пар
2 - жилы скручены в пары
0,5 - диаметр токопроводящей жилы

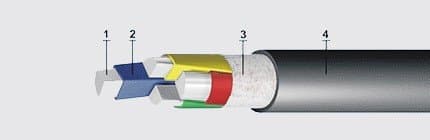

Строение кабеля КВЭВнг(A)-LS 40х2х0,5:

Проводник - изготовлен из медной проволоки, соответствует классу 3 для сечений 0,75; 1,0; 1,5 и 2,5 мм² и классу 4
для сечения 4 мм² согласно ГОСТ 22483-77.
Изоляционный слой - произведен из поливинилхлоридного полимерного пластиката, повышенной устойчивости к возгоранию.
Скрутка проводников - пары либо тройки изолированных проводников.
Отдельный экран, состоящий из дренажной жилы обмотанной алюмолавсановой лентой.
Общая скрутка - пары или тройки жил, защищенные специальным экраном, скрученные в сердечник.
Обмотка - ленты, изготовленные из полимерной пленки.
Заполнитель - термопластичное вещество на основе поливинилхлоридного полимерного пластиката сниженной горючести.
Внешняя оболочка - полимерный ПВХ-пластикат, устойчивый к горению, черного цвета.

Сфера использования кабеля КВЭВнг(A)-LS 40х2х0,5:

Продукция используется для подключения неподвижных эл. приборов, контрольной и измерительной аппаратуры, системам распределения энергии на расчетное постоянное напряжение до 1 кВ и переменное напряжение до 0,66 кВ с частотой до 400 Гц, на территориях повышенной пожаро – и взрывоопасности классов 0, 1, 2, 20, 21, 22.
На территориях с повышенной взрывоопасностью кабель используется при условии наличия взрывозащиты вида искробезопасная электроцепь “i” по ГОСТ Р МЭК 60079-11-2010, расчетное напряжение до 550 В постоянного и 375 В переменного тока, частотой до 400 Гц.

Спецификация кабеля КВЭВнг(A)-LS 40х2х0,5:

Сопротивление изоляции проводника электрическому току, рассчитанное на 1000 м длины и температуру 20&̊supС, должно удовлетворять требованиям МЭК 60092-351 (2004) и составлять как минимум 36,7 МОм (100 Мом на длине 1000 футов при t 20&̊sup̊С).
Напряжение при испытаниях переменного электротока на частотах 50 Гц:
жила/жила – 2000 В;
жила/экран – 1500 В.
Исполнение по климату – УХЛ, Т; категории размещения – 1, 2, 3, 4 в соответствии с ГОСТ 15150-69.
Функциональная температура внешней среды от -50&̊supС до +70̊&̊supС.
Кабель прокладывается при нагреве более&̊sup̊С.
Относительное содержание влаги в воздухе при температурном режиме +35±3&̊supС – 98%.
Минимальный радиус изгибаниянияния – 6 внешних диаметров кабельного изделия.
Кабели полностью удовлетворяют требованиям тех. регламента в части пожаробезопасности (ФЗ от 22.07.2008 г. No 123Ф3).
Продукция не распространяет горение согласно ГОСТ Р МЭК 60332-3-22-2005, категория «А» для внешних электрических установок.
Образование дыма при испытаниях согласно ГОСТу Р МЭК 61034-2-2005 не может приводить к уменьшению светопроницаемости больше, чем на 50%.
Нормированная (строительная) длина - не меньше 150 метров.
Период работоспособности - более 25 лет.
