Кабели КВИ 100

Обозначение маркировки кабеля КВИ 100:

К - Кабель
В - Высоковольтный
И - Импульсный
100 - импульсное напряжение амплитудой до 100 кВ

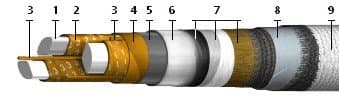

Строение кабеля КВИ 100:

К - кабель;
В - высоковольтный;
И - импульсный;

проводник состоит из одной медной проволоки номинальным диаметром 3,2 мм.
Поверх токопроводящей жилы наложена трехслойная изоляция:
первый слой - полиэтилен низкой плотности. Толщина слоя - не менее 0,4 мм;
второй слой - обмотка лентами из фторопласта-4 с промазкой кремнийорганической жидкостью. Толщина слоя - не менее 2,0 мм;
третий слой - полиэтилен низкой плотности. Толщина слоя - не менее 1,2 мм.
Максимальный диаметр по изоляции - 11,6 мм, минимальный - 10,4 мм.
Поверх изоляции наложен экранирующий слой, изготовленный в виде оплетки из медной проволоки номинальным диаметром 0,2 мм.
Коэффициент поверхностной плотности оплетки - не менее 90%.
Поверх экрана наложена оболочка из светостабилизированного полиэтилена низкой плотности толщиной не менее 0,4 мм.
Максимальный наружный диаметр кабеля - 14,2 мм, минимальный - 12,6 мм.
Строительная протяженность кабеля - не менее 100 м.

Условия эксплуатации кабеля КВИ 100:

Максимальная рабочая температура 85°С.
Сниженная функциональная температура среды до минус 60°С.
Смена температур от минус 60 до 85°С.
Относительный показатель содержания влаги в воздухе до 98% при нагреве до 35°С.
Пониженное атмосферное давление: рабочее до 5,3·104 Па, предельное до 1,2·104 Па.
Повышенное атмосферное давление до 295 кПа.
Кабель стоек к воздействию вибрации, механического удара одиночного и многократного действия, линейным нагрузкам, акустическому шуму.
Кабель устойчив к воздействию атмосферных конденсируемых осадков (роса, иней), солнечного излучения, статической и динамической пыли, соляного (морского) тумана, плесневых грибов.
Радиус изгибания кабеля - не менее 250 мм.
Монтажные изгибы кабеля допускаются при нагреве внешней среды не ниже минус 40°С.
Кабель выпускается в климатическом исполнении В в соответствии с ГОСТ 15150-69.
Кабель соответствует требованиям ТУ 16-705. 324-84.

Технические характеристики кабеля КВИ 100
напряжение при испытаниях в течение 1 мин, кВ: в процессе приемки и отгрузки:
- переменного тока частотой 50 Гц - 80
- постоянного тока - 110
на период работоспособности и сохранения:
- переменного тока частотой 50 Гц - 70
- постоянного тока - 100
Волновое сопротивление, Ом: в процессе приемки и отгрузки - 50+5 на период работоспособности и сохранения - 50+7
Затухание кабеля на 1 м длины при частоте 10 МГц (справочное), дБ, не более - 0,15
Электрическое сопротивление связи на 1 м длины при частоте 10 МГц (справочное), мОм - 90
наименьший период наработки, импульсов - 1·104
Минимальный срок сохраняемости - 15 лет
наименьший период эксплуатации кабеля КВИ 100 - 15 лет
