Кабели СБМВБАуБпШп 10x2x1,5

Обозначение маркировки кабеля СБМВБАуБпШп 10х2х1,5:

Сб - для сигнализации и блокирования
М - Многопроволочная проводник
вб - материалы, блокирующие влагу
Ау - слой алюминия, усиленная
Б - бронепокров, изготовленный из двух прочных стальных лент
п - В подушке под бронепокровом есть защитный ПЭТ-шланг
Шп - защитная оболочка-покров в виде особого шланга из ПЭТ
10 - число пар
2 - жилы скручены в пары
1,5 - диаметр токопроводящей жилы

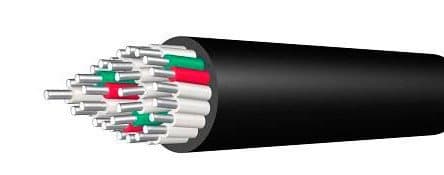

Строение кабеля СБМВБАуБпШп 10х2х1,5:

Жила – медная многопроволочная мягкая проволока диаметром 0,9 или 1,0 мм.
Изоляция проводников – композиция изоляционного покрытия из ПЭВД.
Сердечник – скрутка из простейших пучков, число пар в кабельных изделиях в интервале 2-30.
Цвета нитей, выполняющих функцию скрепления, или лент простейших пучков сердечника: голубой (синий), оранжевый (желтый), коричневый, зеленый, серый.
Возможно наличие контрольного, медного, одно- или многопроволочного проводника поверх сердечника.
Влагозащищенность – для защиты кабеля от попадания жидкости и обеспечения необходимой герметичности, применяются специальные нити и ленты, блокирующие поступление воды.Поясной изоляционный слой – ленты ПЭТФ, водоблокирующие ленты, ленты крепированной бумаги.
Оболочка - прессованная или сварная слой алюминия, усиленная.
Защитные оболочки – подушка из битума, полиэтиленовой оболочки, 2-е крепированные бумаги с битумом и бронепокров, изготовленный из двух прочных стальных лент, битумный состав с наружным защитным шлангом из ПЭТ.

Сфера использования СБМВБАуБпШп 10х2х1,5:

Используется в системах оповещения, управления и блокировки при расчетном напряжении постоянного тока 700 В и переменного - 380 В с частотой 50 Гц.

Спецификация кабеля СБМВБАуБпШп 10х2х1,5:

Для прокладки в группах всех категорий, кроме подверженных мерзлотным деформациям (вспучивание, морозобойные трещины), в районах, характеризующихся повышенным сверхвысоким электромагнитным влиянием, несудоходных и несплавных реках, со спокойным течением.
Кабели предназначены для прокладки механизированным или ручным способом при нагреве воздуха строго выше - 15 ?С.
Количество изгибов, которые возникают при монтаже — не меньше 30 радиусов
штатная температура функционирования — от -50 до +60 °С
сопротивление проводников эл. току при 20 °С и диаметрах 1,0 и 0,9 мм, Ом/км: — не более — 23,3 и 28,8 соответственно
омическая асимметричность в паре рабочих жил, ом/км — не более 1,5
сопротивление изоляции проводника электрическому току, мом/км, не менее — 5000
функциональная емкость на 1 км протяженности, Нф, не больше — 150
нормированная (строительная) длина продукции – не меньше 600 м.
Период эксплуатации кабельного изделия СБМВБАуБпШп 10х2х1,5 - 20 лет.
