Кабели СБЗВГЭ 1х2х1

Обозначение маркировки кабеля СБЗВГЭ 1х2х1:

Сб - для сигнализации и блокирования
З - заполнитель позволяющий избежать контакта с жидкостью
В - для изоляции проводников использован ПВХ пластикат
Г - без защитной оболочки
Э - Экранированный
1 - число пар
2 - жилы скручены в пары
1 - диаметр токопроводящей жилы

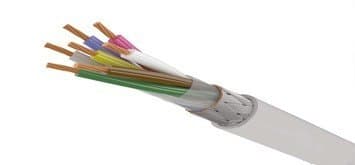

Строение кабеля СБЗВГЭ 1х2х1:

Проводник из меди
изолирующий слой изготовлен из ПЭТ
заполнитель сердечника - вещество, не впитывающее влагу
поясной изоляционный слой - лента ПЭТФ
Контактная проволока, изготовленная из меди
Экран из алюмофлекса
внешний слой, материалом для которого послужил ПВХ пластикат

Сфера использования СБЗВГЭ 1х2х1

Используется в системах оповещения, управления и блокировки при расчетном напряжении постоянного тока 700 В и переменного - 380 В с частотой 50 Гц.

Спецификация кабеля СБЗВГЭ 1х2х1:

Кабели предназначены для одиночной прокладки в помещениях, сухих каналах и туннелях, в условиях агрессивной среды при отсутствии механических воздействий на кабель, в условиях, требующих защиты от внешних электромагнитных полей.
Температура внешнего пространства при работе: от -40°С до +60°С
Повышенная относительный показатель содержания влаги в воздухе при нагреве до +35°С: 98%
Прокладка производится при нагреве воздуха: от -15°С
радиус изгибанияния кабельных изделий при монтаже и прокладывании: не менее 7 диаметров кабельного изделия
напряжение при испытаниях: при частоте тока 50 Гц между жилами в течение 1 мин: 2500 В
Рабочая емкость при переменном токе частотой 800 Гц или 1000 Гц:
- пар кабелей парной скрутки: не более 100 нФ/км
- жил кабелей с одиночными жилами: не более 150 нФ/км
сопротивление проводников постоянному току при нагреве +20°С с диаметром проводников 0.9 мм: не больше 28,8 Ом/км;
Электрическое сопротивление изоляции ТПЖ: как минимум 5000 Мом*км;
строительная протяженность кабеля: более 300 м
период эксплуатации кабельного изделия СБЗВГЭ 1х2х1 - 12 лет.
